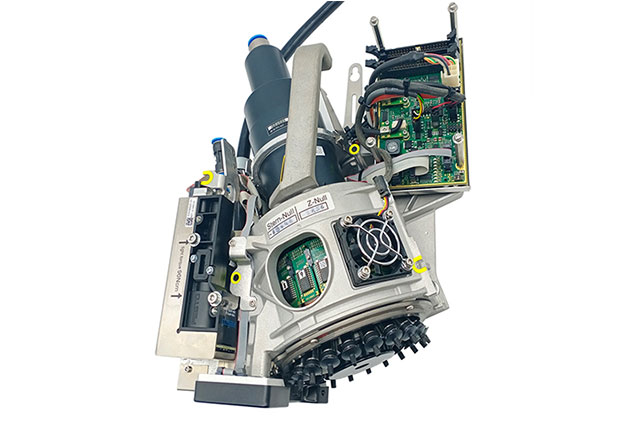

ASM貼片機C&P20P/M2貼片頭真空系統是保障元件精準拾取、轉移與貼片的核心系統，主要由拾取 / 貼片回路和保持回路兩大部分構成，協同實現元件處理全流程的穩定控制。

ASM貼片機C&P20P/M2貼片頭拾取 / 貼片回路承擔雙重關鍵職能，一方面能生成拾取與吸持元件所需的真空，確保元件在轉移前牢固吸附；另一方面可提供貼片時所需的吹氣，助力元件精準放置。該回路包含多個核心組件，真空分配器工作壓力穩定在 4.8-5.0bar，是氣路分配的重要樞紐；Z 軸收縮裝置、冷卻系統 X 軸電機的空氣組件、段位器、中間分配器板以及 MHCU（多功能控制單元）等，共同保障回路運行的順暢與高效。在拾取過程中，吸嘴上的真空能達到最大值，以此保證對不同規格元件的可靠吸附，同時通過壓力控制閥可實時測量真空與吹氣數值，為系統調節提供精準數據支撐。


保持回路則專注于元件轉移階段的穩定，當元件處于吸嘴上且不在拾取位置時，該回路能持續提供吸持力，防止元件在轉移過程中脫落或偏移，有效保障元件轉移的穩定性。


此外，ASM貼片機C&P20P/M2貼片頭拾取 / 貼片回路通過平滑的分配板盤與保持回路實現連接，確保兩大回路之間氣路傳導的順暢與狀態切換的平穩。同時，回路中的調壓閥具備靈活調節功能，可在拾取 / 貼片回路中實現最大真空與最大吹氣之間的無限次調整，滿足不同元件在拾取和貼片環節的差異化壓力需求，進一步提升了貼片機的適配性與貼片精度。
