ASM西門子貼片機收縮裝置是 C&P20P/M2 貼片頭的關鍵安全部件，直接裝配于 Z 軸模塊，核心作用為意外防護：當設備遭遇斷電、緊急關停等突發狀況時，可快速驅動 Z 軸向上移動至預設安全區，避免 Z 軸與其他部件發生碰撞損壞。其采用兩顆專用螺釘固定，結構緊湊，維修時可快速拆卸更換，大幅提升維護效率。

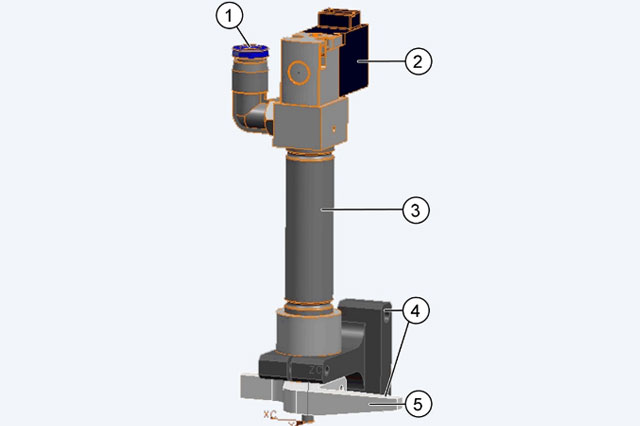

一、關鍵部件及運作機制

①. 壓縮空氣連接

作為動力源接口，需采用適配規格的氣管與設備氣源系統對接。連接時需確保管接頭密封緊密，無漏氣現象，建議選用耐高壓橡膠管，以滿足裝置瞬時動作的氣壓需求。氣源壓力需嚴格匹配設備參數，通常控制在 0.5-0.7MPa，為后續氣缸動作提供穩定動力。

②. 電磁閥

采用 24V 直流供電的氣體專用電磁閥（功率約 2W），負責控制壓縮空氣的通斷與流向。正常工作時電磁閥處于斷電狀態，切斷氣源；當觸發斷電等保護信號時，電磁閥即時通電切換氣路，開啟壓縮空氣供給。接線需注意正負極對應，反向連接會導致閥組失效，影響防護動作響應。

③. 氣缸

作為執行元件，其行程已根據 Z 軸安全提升距離預設。安裝前需確認氣缸無外觀損壞，活動部件需涂抹專用潤滑劑。氣缸通過固定支架裝配于收縮裝置本體，進氣口與電磁閥出氣端連接，通氣后活塞桿伸縮驅動 Z 軸位移，其緩沖結構可避免動作末端的沖擊振動。

⑤. 移動 Z 軸的促動器

與氣缸活塞桿直接聯動，是力傳遞的核心部件。促動器末端設有精密定位結構，確保與 Z 軸模塊的剛性連接，可將氣缸的直線運動精準轉化為 Z 軸的垂直提升動作。其表面設有位置傳感接口，可實時反饋 Z 軸是否到達安全位置。


二、收縮裝置安裝規范

準備工作：清理 Z 軸安裝面雜物，確認表面平整，檢查裝置本體及兩顆固定螺釘無損傷；

定位固定：按設備圖紙標記位置放置裝置，用內六角扳手將兩顆螺釘初步固定，確保無安裝偏移；

部件對接：依次完成促動器與 Z 軸的連接、氣缸與支架的緊固，以及氣管與壓縮空氣接口的裝配；

調試確認：接通氣源后進行斷電模擬測試，檢查 Z 軸提升速度與安全位置準確性，確保所有連接無漏氣、無松動。
