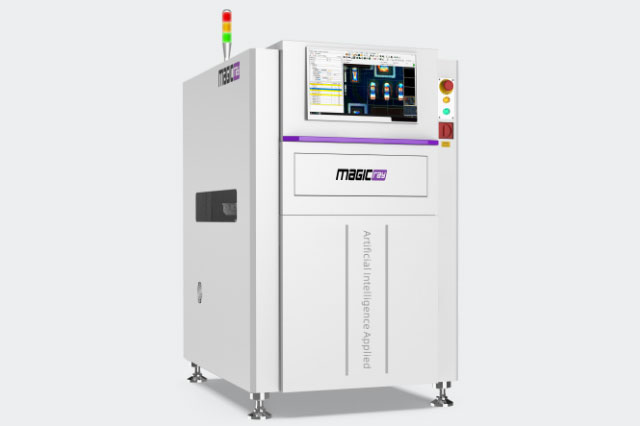

在SMT生產線車間中，爐前爐后的質量檢測是保障產品良率的關鍵環節。明銳 A1000 在線自動光學檢查設備（AOI）憑借其卓越的硬件配置、精準的檢測能力與高效的運行性能，成為眾多電子制造企業提升生產質量與效率的理想選擇。無論是爐前對貼片元件的全面篩查，還是爐后對焊錫質量的細致核驗，明銳 A1000 都能以穩定可靠的表現，助力企業降低不良品率，減少人工成本，推動生產流程的智能化升級。

一、核心硬件：奠定高精度檢測基礎

明銳 A1000 在硬件配置上精益求精，從成像系統到運動結構，每一處設計都圍繞 “精準” 與 “穩定” 展開，為高質量檢測提供堅實支撐。

（一）高清工業相機：捕捉細微檢測細節

設備搭載5MP/12MP 高分辨率工業相機，可根據不同檢測需求靈活選擇，滿足從常規元件到微小精密元件的檢測要求。其中，5MP 相機支持 15um、10um 兩種分辨率，能清晰呈現中等尺寸元件的貼裝狀態；12MP 相機則進一步拓展分辨率范圍，涵蓋 15um、12um、10um、6.3um 四個檔位，即使是 0.3mm 間距的 LS1 元件或 03015 規格的 Chip 元件，也能精準捕捉引腳、焊盤等細微部位的狀態，避免因成像模糊導致的漏檢、誤檢問題。


（二）大視野與專業鏡頭：提升檢測覆蓋與準確性

配合高清相機，明銳 A1000 在視野（FOV）與鏡頭選擇上同樣具備優勢。5MP 相機搭配 15um 分辨率時，視野可達 3730mm，能一次性覆蓋較大面積的 PCB 板區域；12MP 相機搭配 15um 分辨率時，視野更拓展至 6045mm，大幅減少相機移動次數，提升檢測效率。同時，設備采用遠心鏡頭，有效消除傳統鏡頭的透視誤差，確保在不同景深范圍內，元件的尺寸測量與位置判斷始終保持精準，尤其適用于高度不一的異型元件檢測。


（三）多色程控光源：適配復雜檢測場景

光源是 AOI 設備成像質量的 “靈魂”，明銳 A1000 配備4 色環形程控 LED 光源（RGBW） ，通過紅、綠、藍、白四種顏色的靈活切換與亮度調節，可針對不同材質、顏色的元件與焊錫進行優化打光。例如，檢測深色焊盤上的錫球時，可通過藍色光源突出對比度；檢測透明元件時，白色光源能清晰呈現元件輪廓。程控設計支持根據檢測任務預設光源參數，實現不同產品的快速切換，提升生產靈活性。


（四）穩定運動與承載結構：保障檢測一致性

在運動控制與承載方面，明銳 A1000 采用AC 伺服電機驅動 X/Y 軸運動，響應速度快、定位精度高，確保相機在移動過程中平穩無抖動，避免因運動偏差影響成像質量。設備基臺選用大理石材質，利用大理石低熱膨脹系數、高剛性的特性，有效隔絕外界振動與溫度變化對設備的影響，長期保持檢測精度穩定。同時，設備支持 0.6-6.0mm 厚度的 PCB 板，最大板重可達 3kg，上凈高 25-60mm 可調、下凈高 45mm，板邊預留 3.0mm 空間，能適配多種規格的 PCB 板生產需求，兼容性極強。

二、全面檢測功能：覆蓋 SMT 全流程常見缺陷

明銳 A1000 的核心優勢在于其全面的缺陷檢測能力，無論是爐前的元件貼裝缺陷，還是爐后的焊錫質量問題，都能實現精準識別，有效規避不良品流入下一道工序。


（一）爐前元件缺陷檢測：從源頭把控貼裝質量

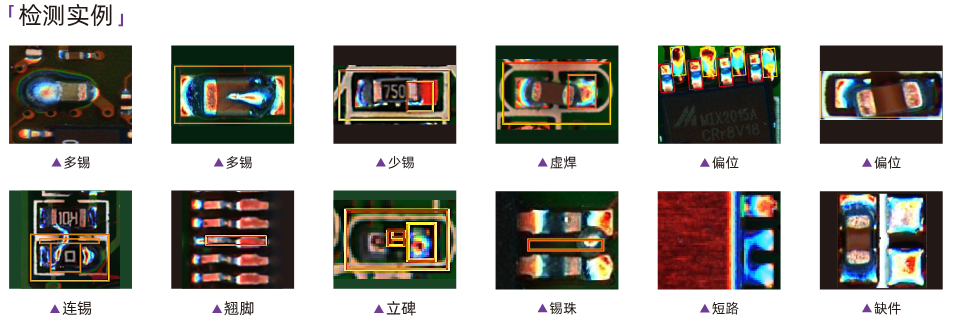

在爐前檢測環節，設備可精準識別錯件、缺件、極性反、偏位、翻件、破損、IC 彎腳、異物、立碑等常見元件缺陷。例如，通過對比元件的外形、顏色、引腳數量與預設模板，快速判斷是否存在錯件；利用高精度定位算法，檢測元件貼裝位置是否超出偏位公差；針對 IC 元件，能清晰識別引腳是否存在彎曲、變形，避免因 IC 彎腳導致的焊錫不良。此外，對于生產過程中可能掉落的異物（如錫渣、灰塵），設備也能及時捕捉并報警，防止異物影響后續焊接質量。


（二）爐后焊錫缺陷檢測：細致排查焊接問題

爐后焊接質量直接關系到產品的電氣性能與可靠性，明銳 A1000 可針對焊錫缺陷進行全面檢測，包括無錫、少錫、多錫、虛焊、橋接、錫球等。通過分析焊錫的灰度、形狀與面積，設備能準確判斷焊盤是否存在漏焊（無錫）、焊錫量不足（少錫）或過量（多錫）的情況；對于虛焊，可通過檢測焊錫與引腳、焊盤的結合狀態，識別焊錫空洞、接觸不良等問題；針對橋接（相鄰焊盤焊錫連通）與錫球（多余焊錫形成的小球），設備能通過輪廓分析快速定位，避免因短路或絕緣不良導致的產品故障。


（三）廣泛元件適配：滿足多樣化生產需求

明銳 A1000 的檢測范圍覆蓋多種類型元件，包括Chip 元件（03015 及以上規格）、LS1 元件（0.3mm 間距及以上）以及各類異型元件。無論是常見的電阻、電容，還是引腳密集的 IC、連接器，抑或是形狀不規則的散熱片、傳感器，設備都能通過自定義檢測模板與多維度成像分析，實現精準檢測，無需因元件類型差異更換檢測設備，大幅提升生產線的通用性。

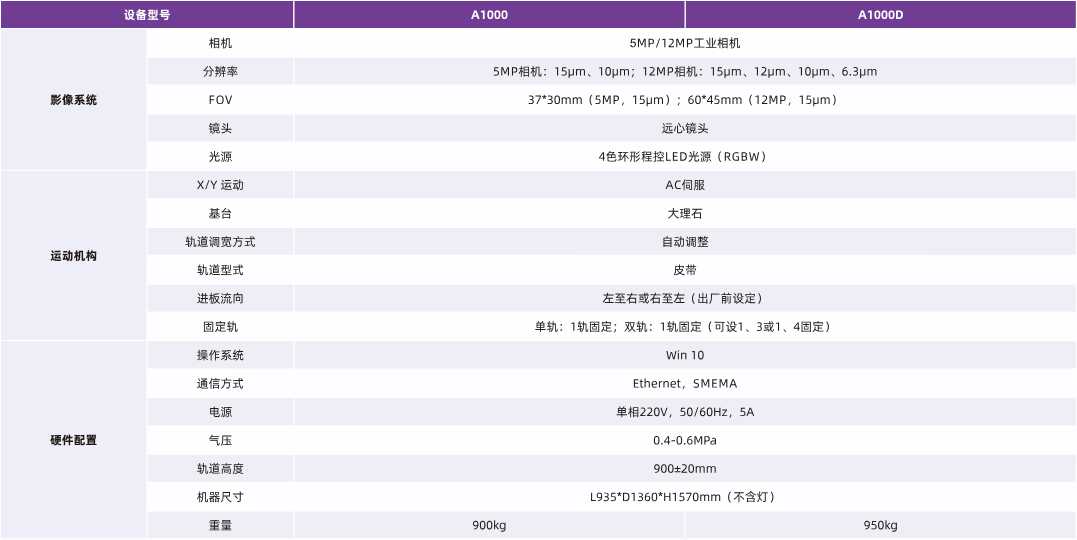

明銳2D AOI-A1000參數：
相機：5MP/12MP工業相機
分辨率：5MP相機:15um、10um;12MP相機:15um、12um、10um、6.3um
FOV：37*30mm(5MP，15um):60*45mm(12MP，15um)
鏡頭：遠心鏡頭
光源：4色環形程控LED光源(RGBW)
X/Y 運動：AC伺服
基臺：大理石
軌道調寬方式：自動調整
軌道型式：皮帶
厚度：0.6-6.0mm
板重：≤3kg
凈高：上凈高25-60mm可調，下凈高45mm
板邊：3.0mm
元件類：錯件、缺件、極性、偏位、翻件、破損、1C彎腳、異物、立碑等
焊錫類：無錫、少/多錫、虛焊、橋接、錫球等
檢查元件：Chip:03015及以上;LS1:0.3mm間距及以上;其他:異型元件
檢查速度：180-200ms/FOV
